NEW ARRIVAL
販売中

BICYCLE HANGER SLIM

バイシクルハンガースリム

DDS560-BK

1台でもスリム。複数台でもスリム。省スペースで場所を取らない、何台でも拡張可能な自転車専用ラック。

製品画像
バイシクルハンガースリム画像

DDS560-BK
バイシクルハンガースリム(ブラック)

バイシクルハンガースリム画像

設置イメージ(連結)

※DDS560-BK・DDS560-BGを連結して設置

バイシクルハンガースリム画像

設置イメージ(並置)

※DDS560-BKを2台を並べて設置

バリエーション
取扱い販売店 SHOPS

※リンク先の販売店様で旧仕様のものを販売している場合がございます。あらかじめ各販売店様へご確認の上、お買い求めください。
※Amazon、Amazon.co.jpおよびAmazon.co.jpロゴは、Amazon.com, Inc.またはその関連会社の商標です。

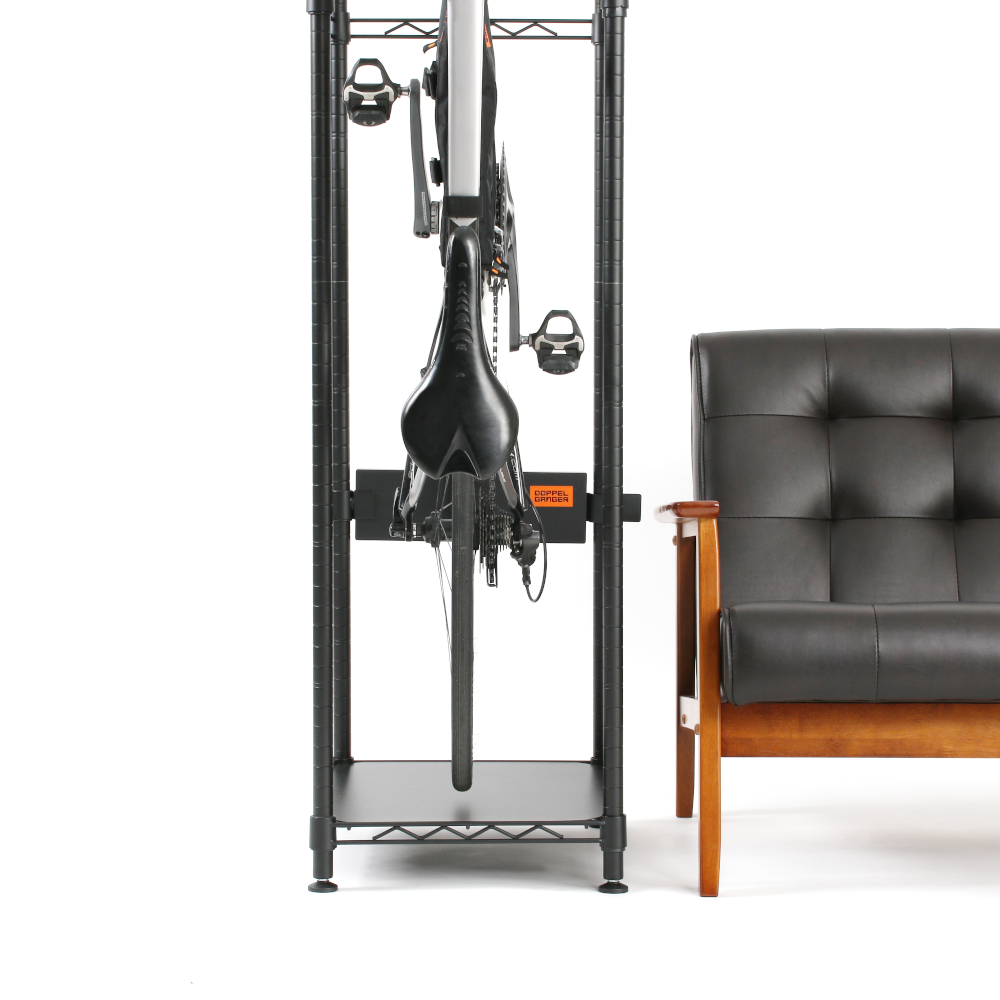

1台でもスリム

限られたスペースに愛車と道具をまとめて収納可能なバイシクルハンガースリム。従来品(DDS304-BK バイシクルハンガー)と比べて、大幅な省スペース&スリム化を実現しました。(床面積28%減 横幅6cm減、奥行10.5cm減)

DDS560-BK バイシクルハンガースリム 主な特徴
DDS560-BK バイシクルハンガースリム 主な特徴の補足

さらに大幅な省スペース&スリム化を実現

従来品(DDS304-BK バイシクルハンガー)と比較し、横幅6cm、奥行10.5cm縮小。テレビ台やソファーと並べやすいように、奥行50cm に抑えました。

DDS560-BK バイシクルハンガースリム 主な特徴の補足

適応天井高30cmアップ

従来品(DDS304-BK バイシクルハンガー)に対し、延長ポール30cm(4本)を追加。適応天井高 221-270cm から、221-301cm にアップしました。玄関の上がり口やガレージなど、天井高が3メートル近い空間にも設置できるようになりました。

DDS560-BK バイシクルハンガースリム 主な特徴の補足

新色(ベージュ)を追加

バイシクルハンガーシリーズ初のベージュカラーを追加。部屋の雰囲気に合わせやすいベージュカラーなら、お気に入りの自転車をインテリアとして飾れます。

複数台でもスリム

複数台所有がめずらしくないスポーツバイク。バイシクルハンガースリムなら、従来の「2台掛け用ディスプレイスタンド」が専有する壁面に、4台のスポーツバイクが設置可能です。

DDS560-BK バイシクルハンガースリム 主な特徴
DDS560-BK バイシクルハンガースリム 主な特徴の補足

▲一般的な2台用スタンド

スポーツバイクの全長は、およそ165~175cm。一般的な2台用スタンドを部屋に設置した場合、スポーツバイクの全長分だけ壁面が専有されてしまいます。

DDS560-BK バイシクルハンガースリム 主な特徴の補足

▲バイシクルハンガースリム(2台設置)

バイシクルハンガースリムなら、2台ならべて設置しても幅はわずか約80cm。一般的な2台用スタンドの半分以下です。

DDS560-BK バイシクルハンガースリム 主な特徴の補足

▲バイシクルハンガースリム(4台設置)

バイシクルハンガースリムを4台並べて設置した場合の幅は約160cm。一般的な2台用スタンドの幅に4台も設置できます。

2台目からは簡単組み立て

1台でも2台でも3台以上でも、所有するスポーツバイクの台数に合わせて増減可能なバイシクルハンガースリムがおすすめです。2台目からは、連結させることで少ない手順で組立てることができます。(※必ずしも連結させる必要はありません。)

DDS560-BK バイシクルハンガースリム 主な特徴
DDS560-BK バイシクルハンガースリム 主な特徴の補足

オフセット機能

ハンドル幅が広い自転車を並べた場合に、ハンドルどうしの接触をさけられるように、パラレルフックを取り付ける位置を調整できるオフセット機能を設けました。

DDS560-BK バイシクルハンガースリム 主な特徴の補足

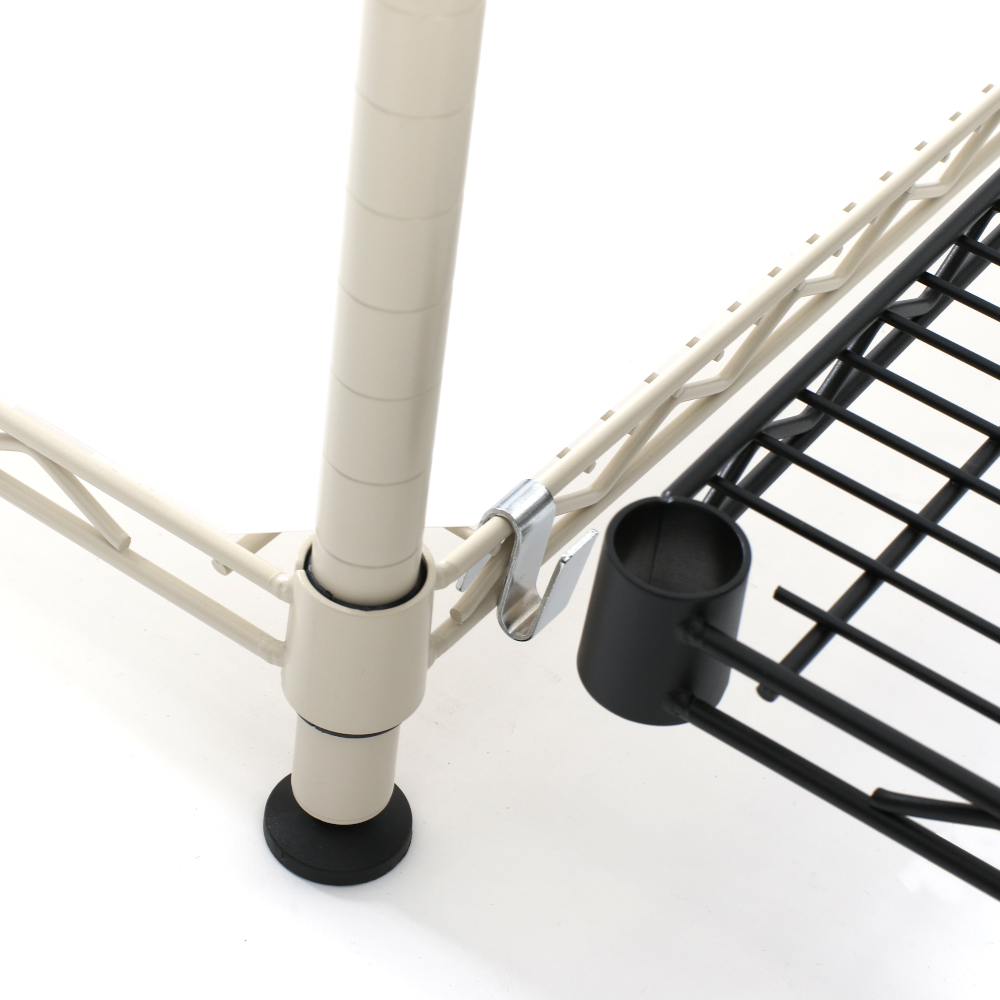

ジョイントフック

2台目からは、付属のジョイントフックを用いることで、少ない手順で短時間に効率よく組み上げることができます。もちろん、連結させずに並べて設置することもできます。

製品特徴 FUNCTION
主な特徴
DDS560-BK バイシクルハンガースリム 主な特徴画像
各部の特徴
DDS560-BK バイシクルハンガースリム 各部特徴画像

安心・安全の8点接地

スポーツバイクの転倒を防止するため、天井と床の合計8点で接地する構造を採用しています。

DDS560-BK バイシクルハンガースリム 各部特徴画像

耐荷重30kgの補強板付き上段ラック

スポーツバイクの重量を支える上段ラックには、通常のスチールラックにはない補強板(耐荷重30kg)を追加しています。

DDS560-BK バイシクルハンガースリム 各部特徴画像

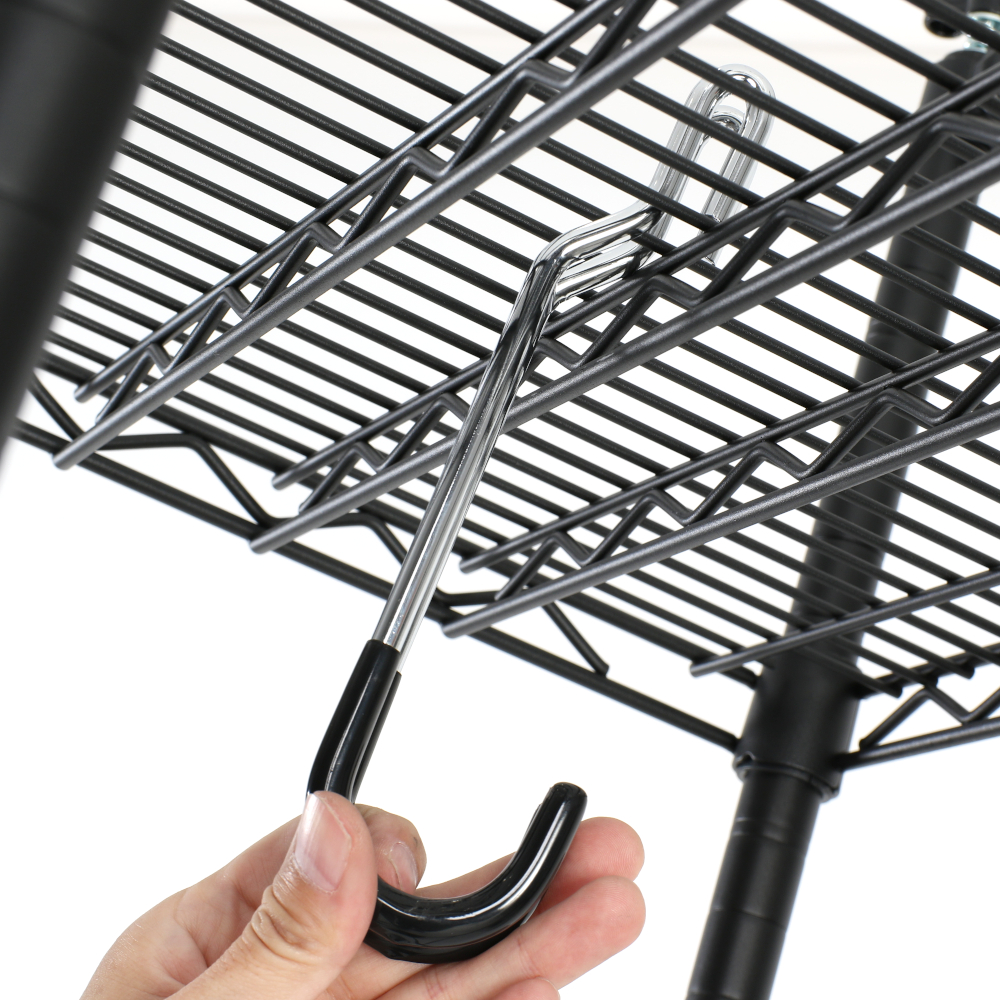

車体の回転を抑制するパラレルフック

高強度のパラレルフックが、上段ラックを2箇所で挟み込み、吊り下げたスポーツバイクの回転を防ぎます。

DDS560-BK バイシクルハンガースリム 各部特徴画像

木製バックボード

バックボードがスポーツバイクの後輪を支え、部屋の壁紙にタイヤが接触するのを防ぎます。

DDS560-BK バイシクルハンガースリム 各部特徴画像

上段ラックへの収納

上段ラックを活用して、スポーツバイクと一緒に、ヘルメットやウェア、工具などをまとめて収納することができます。

DDS560-BK バイシクルハンガースリム 各部特徴画像

ボトムシート

下段ラックには棚板シートが付属。タイヤから落ちる砂、チェーンやスプロケットから落ちる鉄粉が床に落ちるのを防ぎます。

DDS560-BK バイシクルハンガースリム 各部特徴画像

サビ・傷に強い粉体焼付塗装採用

塗膜が厚く強度があり、耐候性・防錆性に優れるパウダーコーティング(粉体焼付塗装)を採用しています。

使い方 HOW TO USE
組み立てる前に

収納する自転車の「前輪ホイールの内側から、後輪の後端までの長さ」を測ってください。上段ラック設置位置を決める際に必要となります。

バイシクルハンガースリム組み立てる前に画像
組み立て手順

組み立てには、ゴムハンマー・あて木をご使用ください。金属ハンマーでは、傷・歪み等破損の原因となる場合があります。

バイシクルハンガースリム組み立て手順画像

下段ポール4本の最下部に脚部パーツを取り付け、テーパースリーブを用いて下段ラックを取り付けます。

バイシクルハンガースリム組み立て手順画像

背面(ポールとポールの間隔が短い面)部分の向かって左のポールへバックボードを仮止めします。

バックボードの取り付け位置は自転車のタイヤがあたる位置にするため、組み立て完了後調整して固定します。この段階では固定はせずに差し入れておくだけにすると調整しやすくなります。

バイシクルハンガースリム組み立て手順画像

中段ポールを取り付けます。この際に、設置する天井の高さに合わせて、延長ポールを取り付けます。

延長ポールあり(対応天井高:約251~301cm)
延長ポールなし(対応天井高:約221~270cm)

バイシクルハンガースリム組み立て手順画像

補強バーを取り付け、上段ポールを取り付けます。

補強バーの「取り付け位置」は任意です。延長ポールもしくは中段ポールに取り付けてください。

バイシクルハンガースリム組み立て手順画像

上段ラックを取り付けます。

取り付け位置は、下段ラックの位置から、組み立て前に計測した収納寸法とパラレルフック分22cmを足した高さに設置してください。

バイシクルハンガースリム組み立て手順画像

固定用ポールを取り付けます。

上段ポールの上部にノブボルトを被せ、ノブを緩めておきます。ノブを緩めている状態で固定用ポールを上段ポールに差し込みます。

バイシクルハンガースリム組み立て手順画像

パラレルフック、棚板シートを取り付けます。

パラレルフックの取り付け位置は、前輪の半径を目安に調整します。

バイシクルハンガースリム組み立て手順画像

以上で組み立ては完了です。

自転車を収納してみて、極端に下段ラックから離れていないか、上段ラックの位置に修正が必要ないかなどを確認後、タイヤの位置に合わせて仮設定していたバックボードを固定してください。

2台目連結手順

バイシクルハンガースリムを2台以上並べて使用する場合、下記の連結方法を取れば、少ない手順で組み立てることができます。(※通常の組み立て方で並べて使用することもできます。必ずしも連結する必要はありません。また連結した場合でも設置スペースは変化しません。)

・連結は自転車を外して行ってください。
・連結する2台目は、バックボードの形状上、1台目の向かって右側に設置してください。
・2台目の自転車を収納した際、1台目の自転車と干渉する際は、パラレルフックの位置を調整してください。(1台目のパラレルを左へ移動等)

※下記説明では、すでに組み上がっている1台目をベージュ、連結させる2台目をブラックで説明しています。

バイシクルハンガースリム2台目連結手順画像

下段ポール2本の最下部に脚部パーツを取り付け、テーパースリーブを用いて下段ラックを取り付けます。

バイシクルハンガースリム2台目連結手順画像

下段ラックをジョイントフックを用いて、1台目と2箇所固定します。

バイシクルハンガースリム2台目連結手順画像

背面右側のポールへバックボードを仮止めします。

2台目以降のバックボードでは、ロゴが後ろ向きになります。

バイシクルハンガースリム2台目連結手順画像

中段ポールを取り付けます。この際に、設置する天井の高さに合わせて、延長ポールを取り付けます。

延長ポールあり(対応天井高:約251~301cm)
延長ポールなし(対応天井高:約221~270cm)

バイシクルハンガースリム2台目連結手順画像

補強バーを取り付け、ジョイントフックで1台目と2箇所固定します。

補強バーの「取り付け位置」は任意です。延長ポールもしくは中段ポールに取り付けてください。

バイシクルハンガースリム2台目連結手順画像

上段ポールを取り付けます。つぎに上段ラックを取り付け、ジョイントフックで1台目と2箇所固定します。

バイシクルハンガースリム2台目連結手順画像

固定用ポール、パラレルフック、棚板シートを取り付けて完成です。

画像 PHOTO
製品画像
バイシクルハンガースリム画像

DDS560-BK
バイシクルハンガースリム(ブラック)

バイシクルハンガースリム画像

設置イメージ(連結)

※DDS560-BK・DDS560-BGを連結して設置

バイシクルハンガースリム画像

設置イメージ(並置)

※DDS560-BKを2台を並べて設置

スペック SPEC
製品サイズ
DDS560-BK バイシクルハンガースリム サイズ画像

スペック
カラー ブラック
希望小売価格 オープンプライス
原産国 台湾
サイズ H221~301cm × W40cm × D50cm

延長ポールを外し、固定用ポールを最も下げた状態でH221cm。
延長ポールを付け、固定用ポールを最も上げた状態でH301cm。

※延長ポールの長さは30.5cm。固定用ポールの可動域は49.5cm。
※高さは脚部パーツ最小時の数値。幅・奥行は脚部パーツを含む場合+0.5cm。
製品総重量(付属品含む) 14.2kg
静止耐荷重 110kg(吊り下げ:30kg・各棚板:40kg)
材質 スチール
JANCODE 4589946143577
その他特徴 適合天井高:221-301cm
ポール径:φ2.5cm
フックサイズ:内径(約)38mm
組立て推奨人数 2人
お客様組立目安時間 45分
お客様に別途ご用意いただく必要がある工具 手袋、ゴムハンマー、あて木
  • 製品等の色は、ご使用になるモニターや、設定によって若干の違いが発生する場合があります。
  • 製品改良のため予告なくデザイン・仕様を変更する場合があります。
  • サイズ・重量などの数値には若干の個体差があります。
  • 本製品とその他のDOPPELGANGER製品には、互換性や適合性の可否があります。ご購入前に必ず各製品のサイズや仕様をご確認ください。
  • 当サイトに記載されている製品の外観・仕様は開発中または改良のため、予告なく変更することがあります。そのため実際の製品と異なる場合があります。
  • 16インチから27インチ、700Cまでに対応します。リカンベントや車高が極端に高い自転車、前後輪の大きさが違う自転車には使用できない場合があります。事前に製品サイズをご確認ください。
  • 幅1.5インチ以上のタイヤやバトンホイール、極端なディープリムホイールでは使用できない場合があります。事前にパラレルフックのサイズをご確認ください。
  • 極端に車高が低い小径車など、ハンドルバーが本製品のポールに当たって使用できない場合があります。事前に製品サイズをご確認ください。
  • 1台で設置の場合はジョイントフックは使用しません。(※2台以上連結させる際に使用します。)
  • 撮影には、一部開発中の製品を使用しています。実際の仕様と異なる場合があります。

ポールのジョイント金具はコインやコインドライバー等で外すことができます。取り付け位置が異なる、もしくは組み直しを行いたい場合は、下記の通りコイン等を使用すれば取り外すことが可能です。
