NEW ARRIVAL
販売中

STEEL RACK SHELF BRACKET

ボードベース

DDS538-BK

「スチールラック支柱キット」DDS537-BKの棚板増設用のブラケットです。

※棚板は本製品に含まれていません。

本製品で「スチールラック支柱キット」DDS537-BKの棚を2段増設できます。

製品画像
ボードベース画像

ボードベース
DDS538-BK

ボードベース画像

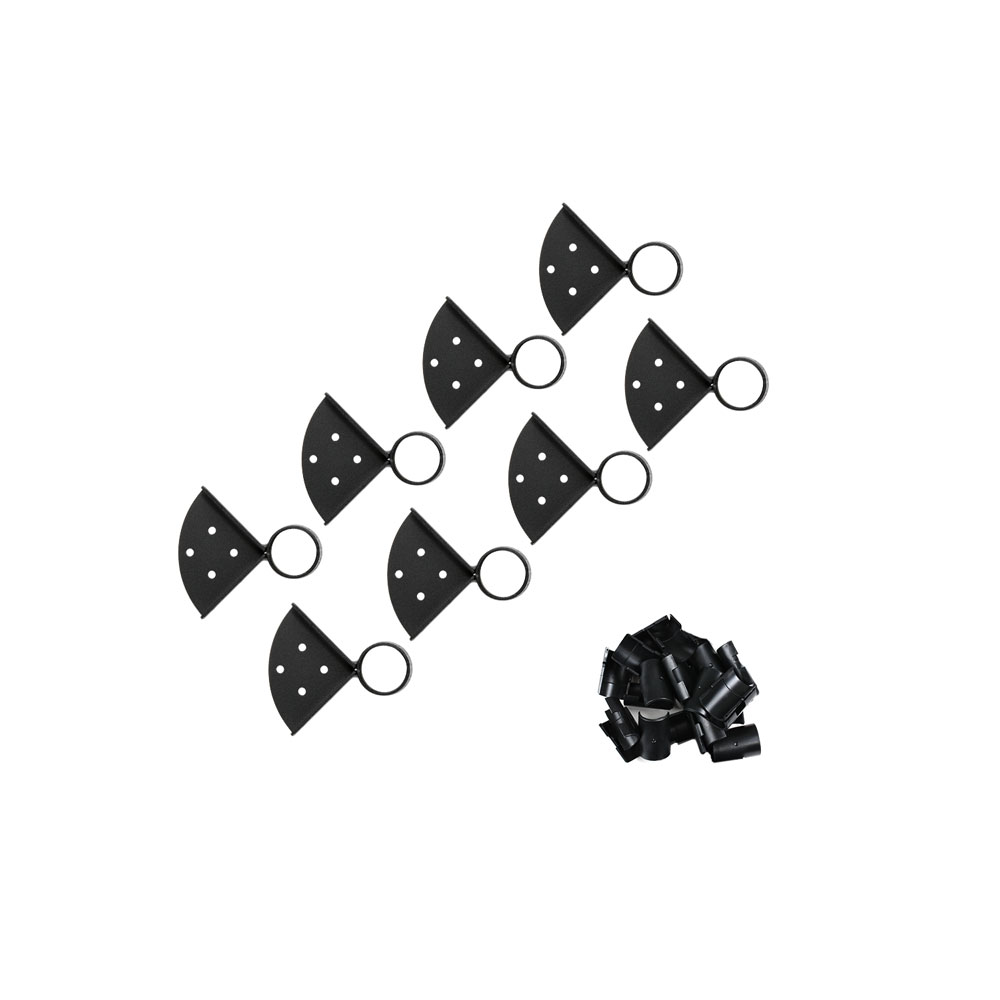

セット内容

(ブラケット×8個、テーパー×16個)

取扱い販売店 SHOPS

※リンク先の販売店様で旧仕様のものを販売している場合がございます。あらかじめ各販売店様へご確認の上、お買い求めください。

お好みの材料、大きさで棚板を作れます。

設置したい場所や置くモノに合わせた幅、奥行きの材木や、使わなくなったスケートボードデッキなど、自由なサイズ、素材で棚板を作れます。
※本製品にポール(支柱)は含まれておりません。

DDS538-BK ボードベース 主な特徴

リユースが可能。

使わなくなったら材木とブラケットに分けられます。サイズを変更したい場合は、新しく木材をカットして棚板を作れば、サイズやデザインを変えてリユースできます。
※棚板やポール、ネジは本製品に含まれていません。

DDS538-BK ボードベース 主な特徴
製品特徴 FUNCTION
各部の特徴
DDS538-BK ボードベース 各部特徴画像

簡単ブラケット

木材の角をブラケットの角に合わせるので、ズレにくく作るのが簡単。

DDS538-BK ボードベース 各部特徴画像

アイアン風のサンドブラック(マットブラック)塗装を採用。

ブルックリンやインダストリアルなどのスタイルにも合わせやすいアイアン風のサンドブラック(マットブラック)塗装を採用。

使い方 HOW TO USE
棚板の作り方(動画)

※動画ではcoxfoxのGYB-20を用いて解説していますが、製品仕様、作業工程は同じです。

棚板の作り方(静止画)
ボードベース棚板の作り方(静止画)画像

1:材木を正確に同じ大きさに切断してください。

※ホームセンターなどに依頼する場合は、寸法切り加工対応店へご依頼ください。 ※木目が長手方向(棚の長辺)と平行になるようにしてください。

ボードベース棚板の作り方(静止画)画像

2:断面図の様にブラケットの曲がりに円弧があるため材木(棚板)の裏面一部を面取りします。棚板の裏面の角にブラケットを仮置きし、目印を付けます。

ボードベース棚板の作り方(静止画)画像

3:②の目印の間、ブラケットが被る部分を約1~2MM幅で面取りします。

※木工ヤスリが早く作業できます。
※③断面図の様に棚板とブラケットが密着するようにしてください。

ボードベース棚板の作り方(静止画)画像

4:棚板裏面の角にブラケットを被せてネジ止めします。ネジ穴はブラケット底面の2つ以上を使用してください。

※材木が硬い、木目、節などでネジ穴がずれやすい、材木が割れやすい場合などは、センターポンチもしくは錐などでマーキングしてからドリルで下穴を開けてください。
※ネジ穴がズレるなどして緩くなった場合は、他のネジ穴も使うか多用途接着剤を併用してください。

ボードベース棚板の作り方(静止画)画像

5:棚板の完成です。

画像 PHOTO
製品画像
ボードベース画像

ボードベース
DDS538-BK

ボードベース画像

セット内容

(ブラケット×8個、テーパー×16個)

組立に必要な道具、その他の部材
ボードベース組立に必要な道具、その他の部材画像

棚板

充分乾燥させた強度のある材木をご使用ください。ホームセンター、材木店などでご購入の際はパネルソーで切断を依頼すると寸法が揃いやすいです。

ボードベース組立に必要な道具、その他の部材画像

棚板を固定する木ネジ

充分な強度、長さがあるものをご使用ください。棚板に厚みがある場合はコーススレッドが便利です。

ボードベース組立に必要な道具、その他の部材画像

木工ヤスリ(平型)

棚板の面取りに使用します。#60程度の紙やすり、カンナなどでも代用出来ます。

ボードベース組立に必要な道具、その他の部材画像

電動ドリルドライバーと木工用ドリルビット

金属用のビットはご使用にならないでください。

ボードベース組立に必要な道具、その他の部材画像

多用途接着剤

棚板をブラケットに固定するネジが緩い場合、ネジ穴にご使用ください。金属と木材が接着可能な物をご使用ください。

スペック SPEC
製品サイズ
DDS538-BK ボードベース サイズ画像

スペック
カラー サンドブラック (ブラック)
希望小売価格 オープンプライス
原産国 台湾
サイズ 高さ4cm、棚受外寸半径:6cm
適合サイズ径 ポール径:φ2.5cm
製品総重量(付属品含む) 1.29kg
静止耐荷重 棚一段あたり40kg以下(棚板重量を含む)。
※棚幅1m以内、4点で水平棚を等分布で受けたときの安全荷重です。
※棚板の素材によっては、上記以下の荷重でも破損する場合があります。
材質 スチール
JANCODE 4589946142686
お客様に別途ご用意いただく必要がある工具 ゴムハンマー,電動ドリルドライバー,木工ヤスリ,接着剤
  • 製品等の色は、ご使用になるモニターや、設定によって若干の違いが発生する場合があります。
  • 製品改良のため予告なくデザイン・仕様を変更する場合があります。
  • サイズ・重量などの数値には若干の個体差があります。
  • 本製品とその他のDOPPELGANGER製品には、互換性や適合性の可否があります。ご購入前に必ず各製品のサイズや仕様をご確認ください。
  • 当サイトに記載されている製品の外観・仕様は開発中または改良のため、予告なく変更することがあります。そのため実際の製品と異なる場合があります。
  • 棚板、ネジは付属していません。
  • 材木の加工、棚の組立は充分な広さを確保し、床、壁などを養生してキズが付かないように注意して行ってください。
  • 材木によっては反りや割れ等が発生します。不安定になったり強度が落ちた場合は使用を中止してください。
  • 棚としてご使用ください。イスや机などには使用しないでください。ケガをしたり破損などの原因となる可能性があります。
  • 人またはペットなどが棚にぶら下がったり、登ったりしないようにしてください。ケガをしたり転倒、破損などの原因となる可能性があります。
  • 重量物は載せないようにしてください。棚板の素材、厚み、サイズにより強度は変わります。
  • 製品をストーブなどの熱源のそば、直射日光の当る高温の場所などに放置しないでください。破損、変形、変色の恐れがあります。
  • 本製品は屋内で使用してください。
